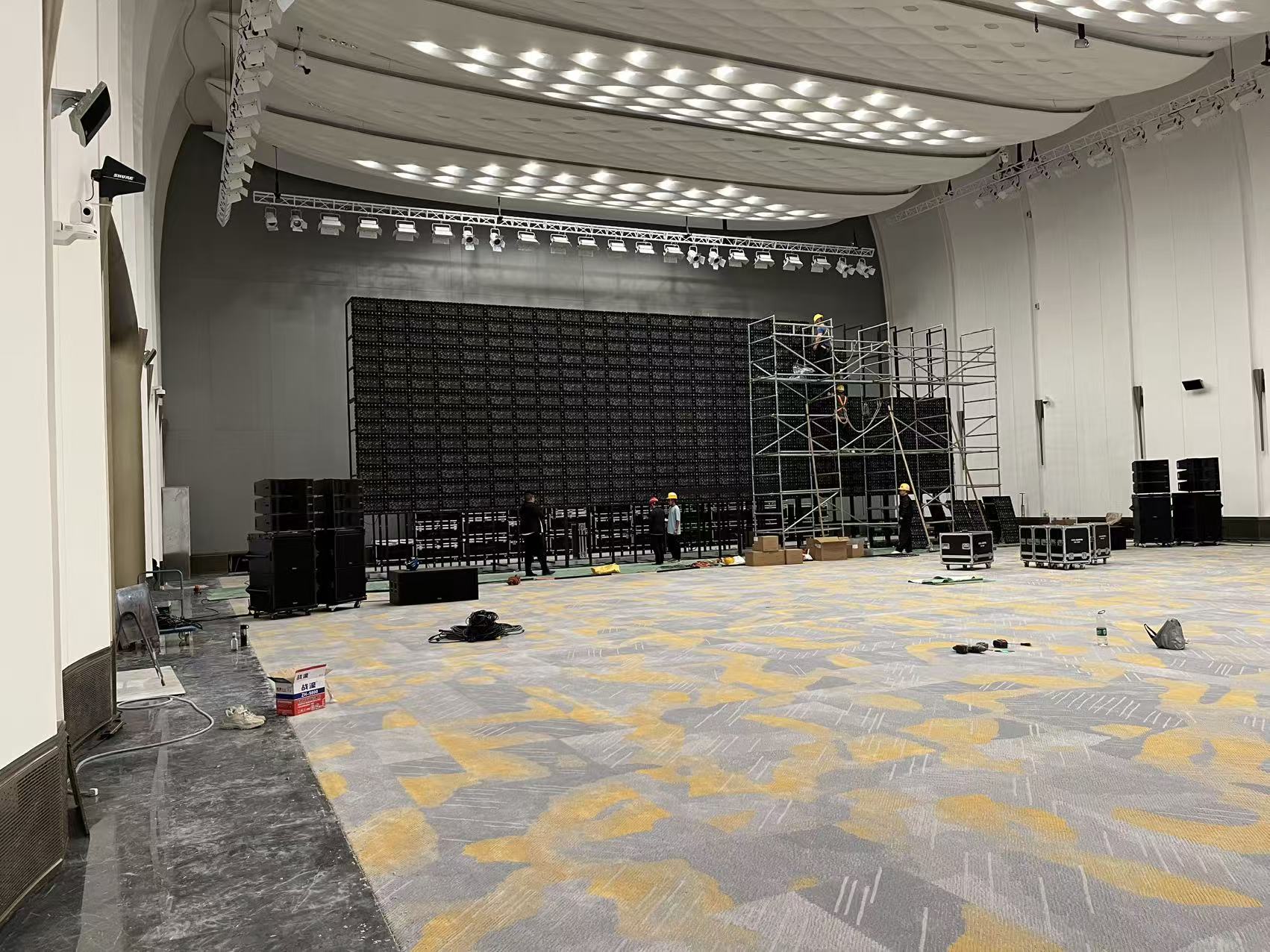

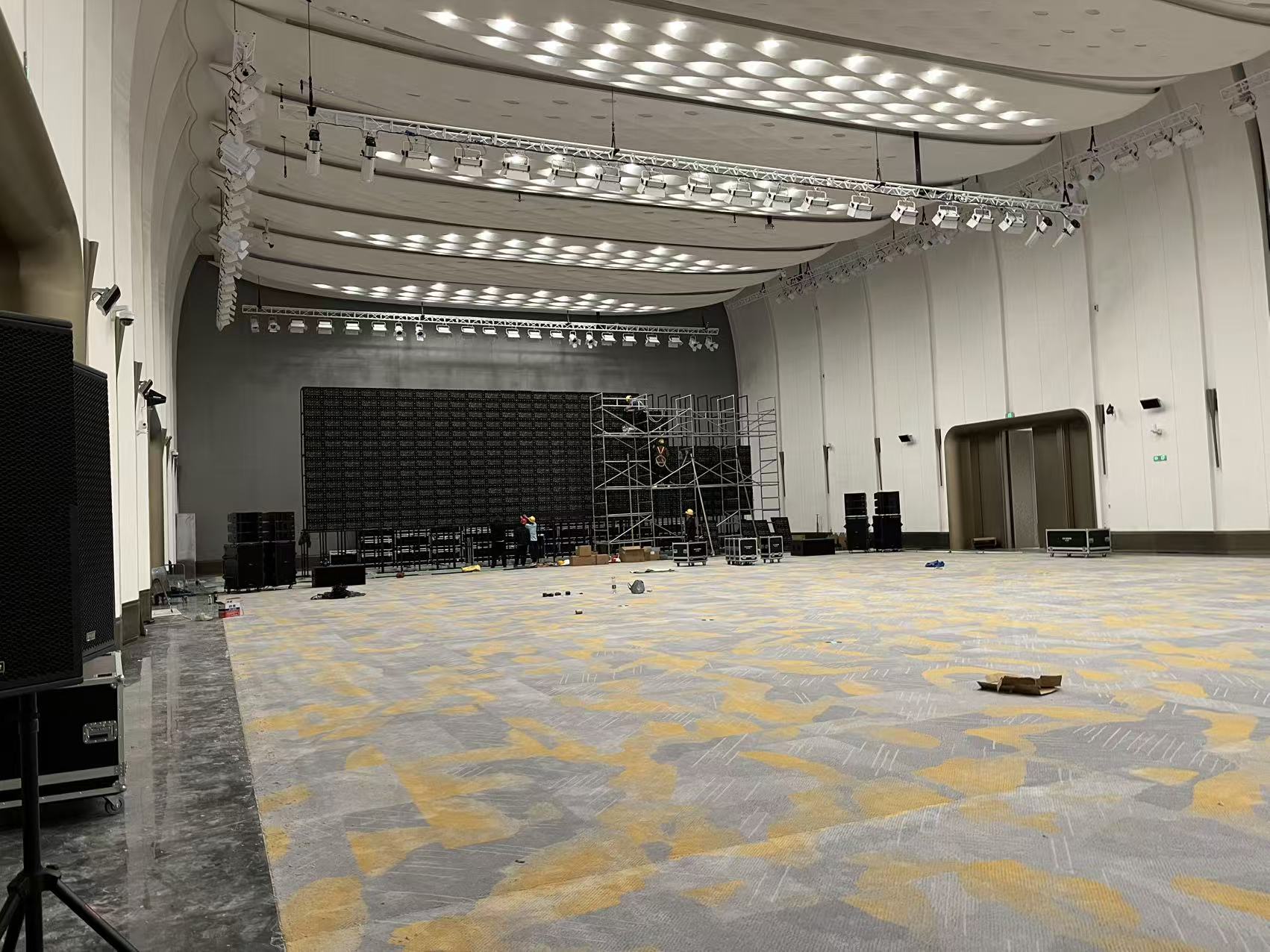

案例丨成丰护航大湾区科学论坛永久会址，筑牢音视频传输基石

结合论坛演讲直播、音频扩声、灯光调控、高清影像传输等使用需求，多款主力产品落地现场，适配工程布线与现场运行要求：

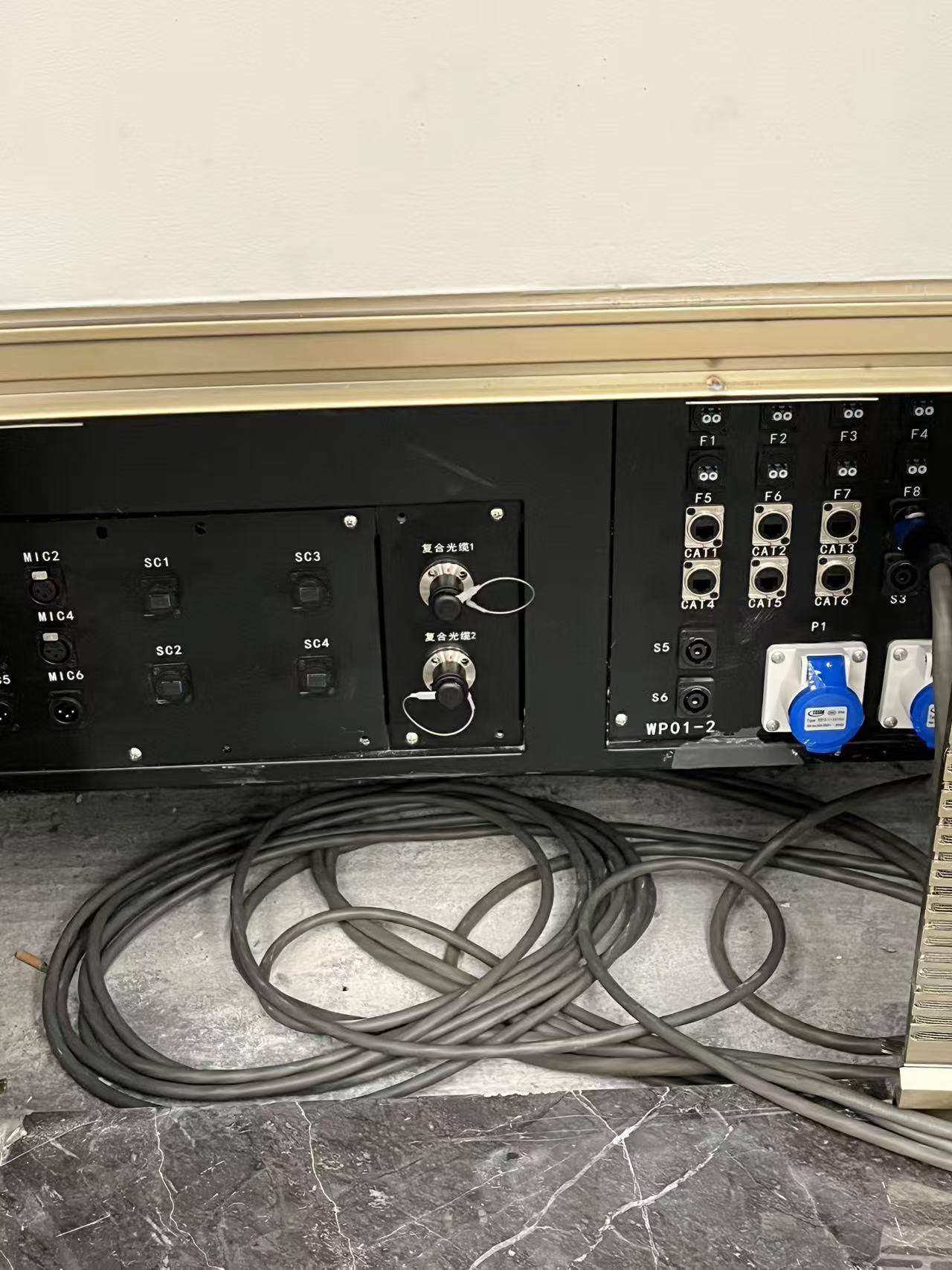

作为本次论坛高清摄像系统的核心配套线材，型号：MPSM9V高清摄像机光电复合缆，承担着全场摄像机画面回传、设备供电与信号交互的关键任务。产品严格按照SMPTE311M-1998 国际标准开发研制，专为连接高清摄像机与摄像机中央控制器（CCU）打造，广泛适用于电视台节目制作、广电演播厅、国产亚洲精品不卡在线、大型体育场馆等场所的固定安装场景。

线缆内部集成 2 根光缆与 6 根铜缆，分工明确：光缆负责传输高清视频信号，铜缆同步传输控制信号并为摄像机供电，一体化结构简化布线布局。

产品选用高品质光导纤维，在 1310nm 波长下，信号传输衰减≤0.5dB/KM，回波损耗≥45dB/KM，长距离传输画面清晰稳定。控制线与电源线均采用优质镀锡铜丝，导体截面积、直流电阻等参数均符合 SMPTE311M-1998 国际标准，电气性能稳定可靠。

C3102 高清摄像机光电复合缆

型号：MPSM9V

护套材料：PVC

总外径：9.2mm
控制线：
导体截面积：24AWG×2C
导体直流电阻（20℃）：≤92Ω/KM
最小绝缘电阻：100MΩ/KM
电源线：
导体截面积20AWG×4C
导体直流电阻（20℃）：≤38.5Ω/KM
光纤：
光纤类型：单模9/125μm，ITU G.657.4
最大衰减：

@1310nm ≤0.5dB/KM

回波损耗：

@1310nm ≥45dB/KM
机械性能：
机械和热特性符合IEC 60794-1-2耐弯曲性：30000次/循环

最小弯折半径：7*Nom O.D.
抗拉强度750N，抗压强度2000N
产品符合GB/T 12666.1-2008垂直燃烧标准

·C1110 扬声器线缆

型号： E3CVVJ 2×2.5

护套绞形扬声器线缆，采用优质高纯度（OFC）无氧铜丝绞合，特别配方聚氯乙烯绝缘，冷灰色聚氯乙烯护套；适用于工程暗线架设。

导体截面积：2×2.5mm²(14AWG)

标称护套外径：9.0mm

标称导体直流电阻（20℃）：

6.9Ω /km

·C1113 扬声器线缆

型号： E3CVVJ 4×4

护套绞形扬声器线缆，采用优质高纯度（OFC）无氧铜丝绞合，特别配方聚氯乙烯绝缘，黑色聚氯乙烯护套；适用于工程暗线架设。
导体截面积：4×4.0mm²(12AWG)
标称护套外径：13.6mm
标称导体直流电阻（20℃）：4.31Ω /km

·C1111 扬声器线缆

型号： E3CVVJ 4×2.5

护套绞形扬声器线缆，采用优质高纯度（OFC）无氧铜丝绞合，特别配方聚氯乙烯绝缘，冷灰色聚氯乙烯护套；适用于工程暗线架设。
导体截面积：4×2.5mm²(14AWG)
标称护套外径：11.2mm
标称导体直流电阻（20℃）：

6.9Ω /km

·C1203 麦克风线缆

型号：RCEVJP 2×37/0.10

编织屏蔽麦克风线缆，采用优质高纯度（OFC）无氧铜丝绞合，特别配方聚氯乙烯绝缘，黑色弹性聚氯乙烯护套。
导体截面积：

2×0.3mm²（23AWG）
屏蔽：无氧铜丝编织屏蔽，覆盖率90%
标称护套外径：6.0mm
标称导体直流电阻（20℃）：57.46Ω/km
标称芯-芯之间的电容：150pf/m
标称芯-屏蔽之间的电容：250pf/m

·C1231 麦克风线缆

型号：RCEYJP2 4×25/0.10

低噪4芯星绞麦克风线缆，采用优质高纯度（OFC）无氧铜丝绞合，特别配方聚乙烯绝缘，致密镀锡铜丝编织屏蔽，编织网下有一根接地线方便焊接；芯线颜色为2白2蓝，需要采用星绞接法；护套采用日本弹性体材料，高弹、表面细滑；整根线材具有高弹性、抗扭、抗拉、顺滑、易收放和理线等优点，护套为黑色，是流动演出和广电等高端场合首选。
导体截面积：

4×0.2mm²（24AWG）
屏蔽：镀锡无氧铜丝编织屏蔽：覆盖率95%+镀锡无氧铜丝绞合地线
标称护套外径：6.2mm
标称导体直流电阻（20℃）：

86.2Ω /km
标称芯-芯电容：150pf/m

·C1407 多讯道线缆

型号：KCEVJP4P3V 12P(2×0.3)

双屏蔽多讯道线缆，12个讯道，每个讯道为二芯加镀锡铜丝缠绕屏蔽加铝箔总屏蔽。

导线：优质的高纯度（OFC）无氧铜丝

绝缘：特别配方聚氯乙烯

护套：深蓝色弹性聚氯乙烯
导体截面积：

2×0.3mm²（23AWG)
屏蔽：镀锡无氧铜丝缠绕分项屏蔽，覆盖率91%+铝箔总屏蔽
标称护套外径：19.0mm
标称导体直流电阻（20℃）：

57.46Ω /km
标称芯-芯电容：160pf/m
标称芯-屏蔽电容：240pf/m

·C1832  50Ω同轴线缆

型号：SC1VFCH7 50-5-1

超长距离50Ω同轴线缆，采用优质高纯度（OFC）无氧单芯铜丝 ，发泡聚乙烯绝缘， 双重屏蔽，黑色阻燃聚氯乙烯护套。

符合阻燃标准GB/T 18380.12。

导体线规：13AWG

屏蔽：编织加铝箔屏蔽，编织屏蔽覆盖率95％

标称护套外径：7.5mm

标称特性阻抗：50Ω

标称芯-屏蔽之间的电容：84pf/m

标称衰减：14.1dB/100m@440MHz

19.0dB/100m@750MHz

·C1501 DMX512控制线缆

型号：RS485-SFTP-EY 1P×0.22mm²(7/0.20T)

弹性护套专业的DMX512信号控制线缆，采用优质高纯度（OFC）无氧铜丝绞合，特别配方聚乙烯绝缘，编织加铝箔屏蔽，黑色弹性聚氯乙烯护套
导体截面积：2×0.22mm²(24AWG)
覆盖率90%镀锡无氧铜丝编织屏蔽+铝箔屏蔽+镀锡无氧铜丝绞合地线
标称护套外径：6.7mm
标称特性阻抗：120Ω
标称导体直流电阻（20℃）：

78.4Ω /km
标称芯-芯之间的电容：55pf/m
标称芯-屏蔽之间的电容：95pf/m
使用长度（max）200米

·P6250  HDMI 有源光缆

型号：H20AM-H5-AM

HDMI2.0有源光缆采用光纤取代铜线作为高速信号传输介质，可以无损传输4K超高清图像超过100米。相较于传统铜线，有源光缆数据线具有更长、更细、更软、信号质量更好、无辐射、不受电磁干扰的优势。相较于其他HDMI光缆传输方案，有源光缆数据线具有使用方便、兼容性好、无需外部供电、无需驱动程序、即插即用等优势。阻燃达到VW-1

支持HDMI2.0标准，向下兼容

带宽18Gbps

最高支持4K@60Hz 4:4:4，超高清显示

支持HDCP2.2

接口为HDMI标准A型公头

标称线缆外径：4.5mm,可穿管内径超过28mm（俗称32管）即可。

可选线缆长度为30m、50m、70m、100m，最长可达300m。
