无线话筒系统同轴线选型：UHF频段下，这根线决定信号生死

无线话筒频繁断音、信号断断续续？有效接收距离越来越短？更换高端天线后问题依旧？绝大多数情况下，故障根源不在于设备主机，而在于你眼中最“不起眼”的同轴馈线。

本文专为无线话筒工程师、舞台演出技术人员、音视频调试从业者撰写，聚焦UHF主流频段的同轴线选型核心逻辑，同时补充5.8GHz数字无线系统的特殊适配要点。

1929年，贝尔实验室通过大量系统性实验得出结论：同轴线存在两个相互制衡的最优参数节点，最大功率容量对应约30Ω阻抗，最小信号衰减对应约77Ω阻抗。而50Ω恰好是两者的几何平均值，完美实现功率容量与传输损耗的双向平衡，是无线传输场景的最优解。

反观75Ω同轴线，核心设计目标是极致降低信号衰减，无需承载大功率传输，因此广泛应用于有线电视、卫星广播、视频传输等场景。但无线话筒系统截然不同，需要同时兼顾发射覆盖功率与接收灵敏度、低噪声性能，唯有50Ω阻抗标准能满足专业需求。

若误用75Ω同轴线（随意用有线电视线、SDI线替代凑合），会产生严重的信号阻抗失配问题，具体参数损耗一目了然：

反射系数 Γ=（75-50）/（75+50=0.2

回波损耗 RL = 20log(0.2) = 14 dB（射频工程中该损耗数值极差）

电压驻波比 VSWR：1.5

反射功率：4%的发射功率被反向传回设备源端

若误用75Ω同轴线（随意用有线电视线、SDI线替代凑合），会产生严重的信号阻抗失配问题，具体参数损耗一目了然：

重点避坑：绝对禁止混用50Ω与75Ω线材及接头！

BNC接头分为50Ω、75Ω两种规格，外观几乎完全一致，但阻抗特性天差地别，现场可通过绝缘层快速区分：50Ω BNC接头多为白色实心绝缘，75Ω为空气绝缘结构，这是一线调试的快速辨别技巧。

很多技术人员容易陷入误区：把同轴馈线当作普通导线使用。但在UHF频段下，线材长度直接对应电波波长，具备极强的传输线效应，绝非简单的导电载体。以750MHz常用频段为例，波长参数如下：

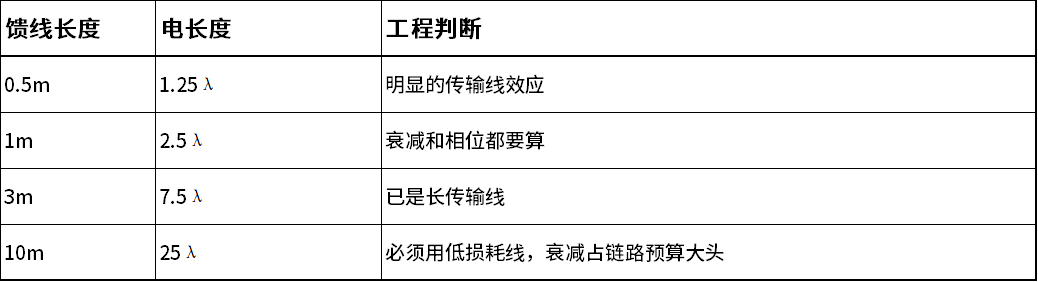

结合工程实际线长，对应的传输影响清晰可见：

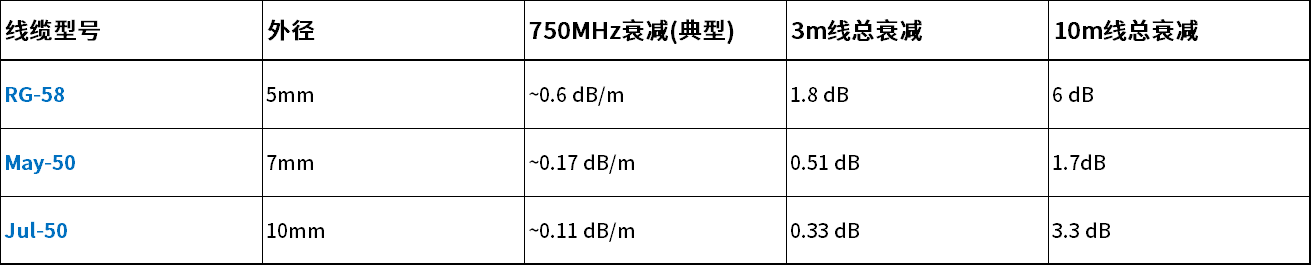

以成丰50Ω专业同轴线为例，750MHz频段衰减实测参考，直观体现线材选型差距：

工程选型结论：无线话筒同轴馈线长度超过1米，就必须精准选型。演出场地常用的10~20米长馈线，RG58细线10米即达到衰减极限，无增益补偿时无法正常使用。10米以上馈线优先选用50-5型号，超长距离场景直接上50-7。

行业小故事：螺钉式BNC的真实定位

此前走访某广播学院实训室，发现所有设备清一色使用螺钉紧固型BNC头，十分疑惑。询问授课老师后得到答案：螺钉接头绝非工程优选，只是教学专用工具。

教学场景核心需求是反复实操练习，螺钉接头拆装便捷、损坏后可快速更换，能让学生熟练掌握接线、拆线基本功；但专业工程场景追求长期稳定、零故障运行，这种临时适配的接头，完全无法满足专业标准。

简言之：螺钉连接适配教学实验、临时测试、快速验证，严禁用于演出、直播、会议等零容错专业场景。

冷压BNC接头的五大核心优势

作为无线话筒系统的工程标配，冷压BNC的性能优势无可替代：

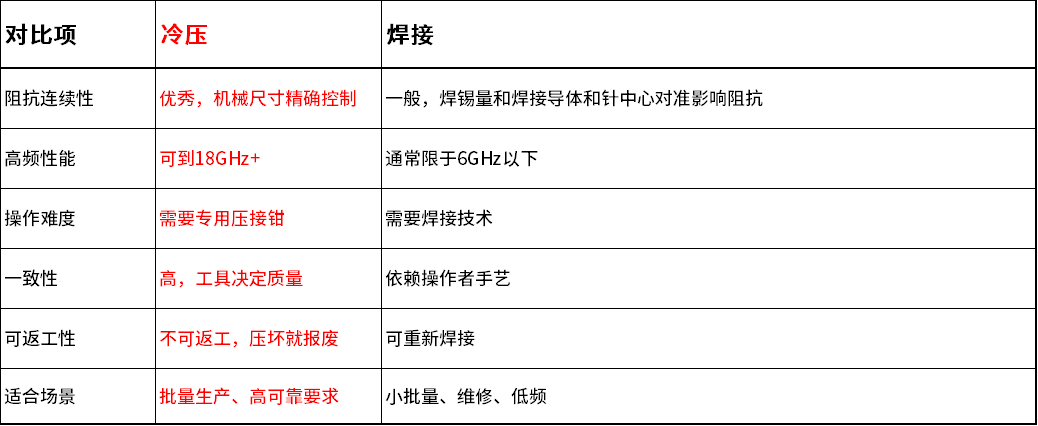

冷压VS焊接

射频工程场景全方位对比

作为无线话筒系统的工程标配，冷压BNC的性能优势无可替代：

工程建议：无线话筒系统接头首选冷压BNC、SMA、TNC；仅现场紧急维修可临时焊接，完工后必须通过专业设备检测核验性能。

但万用表只能检测两个基础问题：中心导体是否断路、屏蔽层是否断路。对于射频工程核心参数，它完全无能为力：

无法检测线材实际信号衰减量、无法判定回波损耗优劣、无法排查线路阻抗不连续点、无法验证屏蔽层屏蔽效能是否达标。

很多现场“完好线材”，导通正常无断路，但实际衰减远超标准值、回波损耗极差。万用表判定“通”，射频系统判定“废”，这也是很多设备莫名故障的核心原因。

专业级同轴线缆测试方案

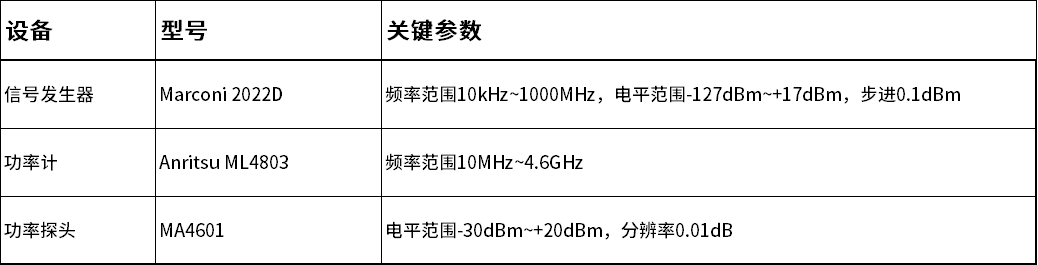

想要精准判定同轴线性能，必须依托专业射频设备测试，以下是行业通用的经典实用配置：

· 统一50Ω系统阻抗，严禁混用75Ω线材、接头

·提前确认接收机最大允许衰减参数

·核算整体衰减预算：线缆基础衰减 + 接插件损耗×2 + 1~2dB环境余量

·结合传输电长度、衰减预算匹配线材型号

· 超长距离传输，搭配高增益天线或信号放大器补偿损耗

·确认线材频率覆盖设备工作频段

·匹配BNC/SMA/TNC等接头接口规格

针对行业常用的成丰50Ω同轴馈线，结合多数接收机6dB最大衰减标准，整理专属快速选型距离表，无需重复计算，适配各类工程项目。

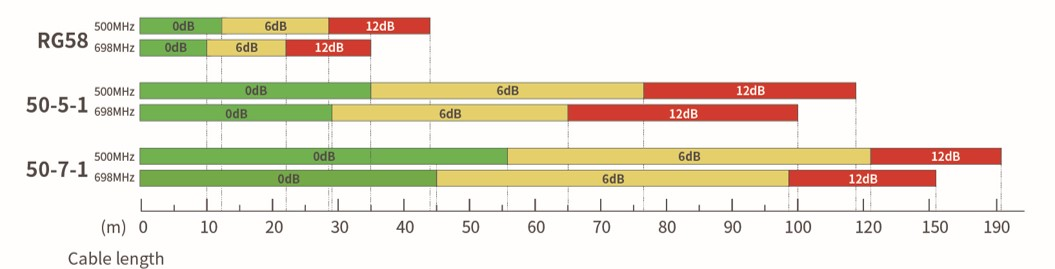

图：成丰50Ω同轴馈线传输距离表

在无线话筒射频系统中，同轴线是最不起眼、却最能决定信号生死的核心部件。

UHF主流频段的工程核心是控衰减，线越长、线越细，信号损耗越严重，直接半路“断连”；5.8GHz高频频段的工程核心是控精度，毫米级偏差都会引发信号波动。

而连接器作为链路最脆弱的节点，必须坚守工程标准：冷压接头是稳定底线，螺钉连接仅限临时使用，焊接工艺不适合长期服役。在演出、直播、会议等零容错场景，没有任何妥协空间。

线材检测同样如此，导通不等于合格。万用表只能测通断，专业射频设备才能判定线材性能优劣。射频工程的专业度，往往就体现在这一根小小的同轴线之上。
